喜报 | 我院学子在第五届粤港澳大湾区·东盟国际高校营造大赛获得综合设计优秀奖

发布时间:2023-05-25 作者: 浏览次数:


竞赛介绍

粤港澳大湾区·东盟国际高校营造大赛作为粤港澳地区规模最大的实体搭建比赛,自2018年开始,已经举办了4届。2022粤港澳大湾区· 东盟国际高校营造大赛决赛赛果公布大会于20221218日在广州市南沙水鸟世界生态园举行。本次大赛共吸引43支中国队伍、51支马来西亚队伍、18支泰国队伍、33支老挝队伍、80支越南队伍以及37支印度尼西亚队伍,数千名师生参与。

我校自2018年来已经参加过三次营造大赛,此次参赛队员由建筑学与风景园林专业的10名学生参加,其中包括3名硕士生与7名本科生。

微信图片_20230518164012

竞赛题目

此次营造大赛是以《半亭》为主题,竞赛要求采用半亭这种特殊的建筑形式,对竹构进行基于耐候性能结构一体化设计的新探索,营造看得见剖面的竹构新风景。设计要求包括两个方面,第一是看得见剖面的竹构新风景,即一侧暴露结构构造,能够区分内与外;第二基于耐候性能结构一体化设计的新探索,即设计体现对耐候性和结构一体化的实验探索。

微信图片_20230518162116

场地选择

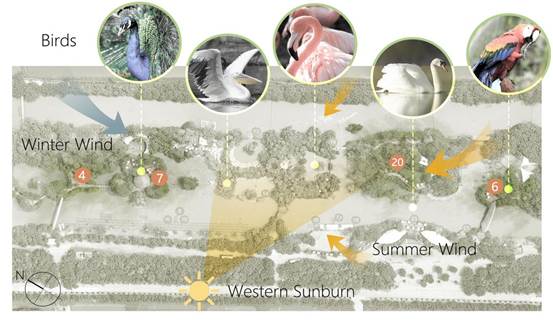

通过对水鸟公园整体场地的冬夏主导风向、日照情况和水鸟分布进行分析,最终选取4号地块为首选场地,6号、7号和20号为备选场地4号场地可达性高,三面临水,有着开阔的景观视野,背靠半围合的小树林,曲径通幽,依林静观,符合中式传统园林中的半亭意向。

1.场地

场地情况



参赛视频



设计概念

此次我校参赛作品以《息心》为作品题目,设计从“半亭”的原型出发,通过对水鸟公园的场地特质进行解析,提取出了围绕观鸟行为的丰富的视觉要素线索,依此对原型进行拓扑变形,用流动的异形曲面作为外观的设计要素,辅以象征“人”的有序编织与代表“自然”的无序编织两种表皮组织方式,在生态环境丰富的场所中为人们提供一个能够多样化观鸟、休憩、攀爬游玩的场所。

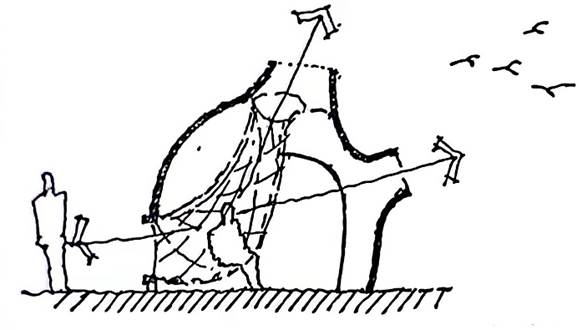

概念手绘图

方案生成

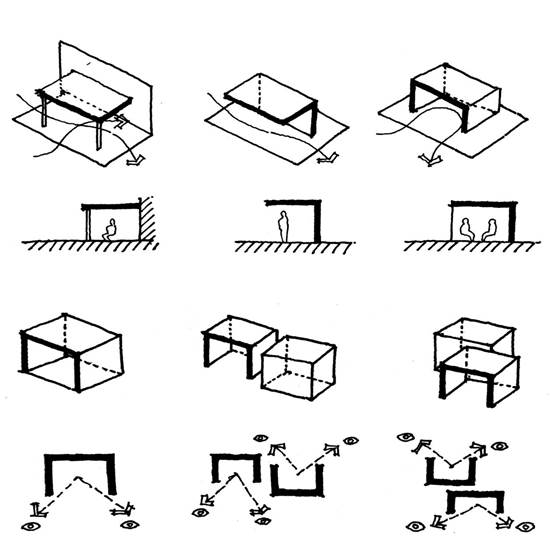

第一步是对于“半亭”概念的解析与重构。本方案从半亭概念的原始物象出发,对其进行建筑空间使用模式的类型学解析,得到了半亭作为场地视线统摄和行为半驻留空间的结论。

第二步从场地性质提取出的观鸟活动入手,探究空间中围绕设计主题所发生的行为活动的种种可能性,以视线指向和流线指向两者作为基本空间构成的约束条件,探讨由简单空间单元往复杂空间单元转化的可能。

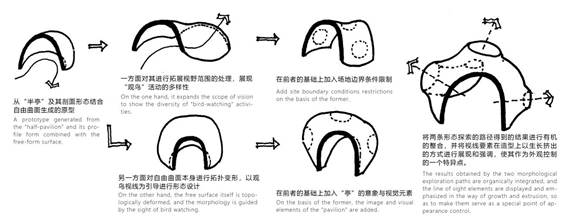

2.概念生成



从“半亭”及其剖面形态结合自由曲面生成的原型,一方面对其进行拓展视野范围的处理,展现观鸟”活动的多样性,在前者的基础上加入场地边界条件限制;另一方面对自由曲面本身进行拓扑变形,以观鸟视线为引导进行形态设计,在前者的基础上加入“亭”的意象与视觉元素。将两条形态探索的路径得到的结果进行有机的整合,并将视线要素在造型上以生长挤出的方式进行展现和强调,使其作为外观控制的一个特异点。



形体生成

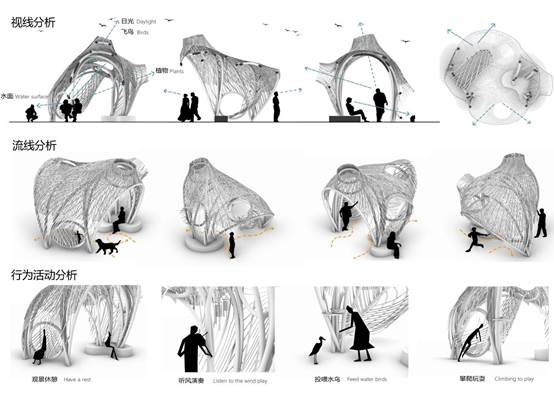

行为分析

分析

人可以坐着亭子内部的藤椅观景休憩,听风演奏、投喂水鸟、攀爬玩耍。同时当人在亭子内部时,可以从顶端的洞口看到日光,可以从侧边的洞口看到附近的植物。

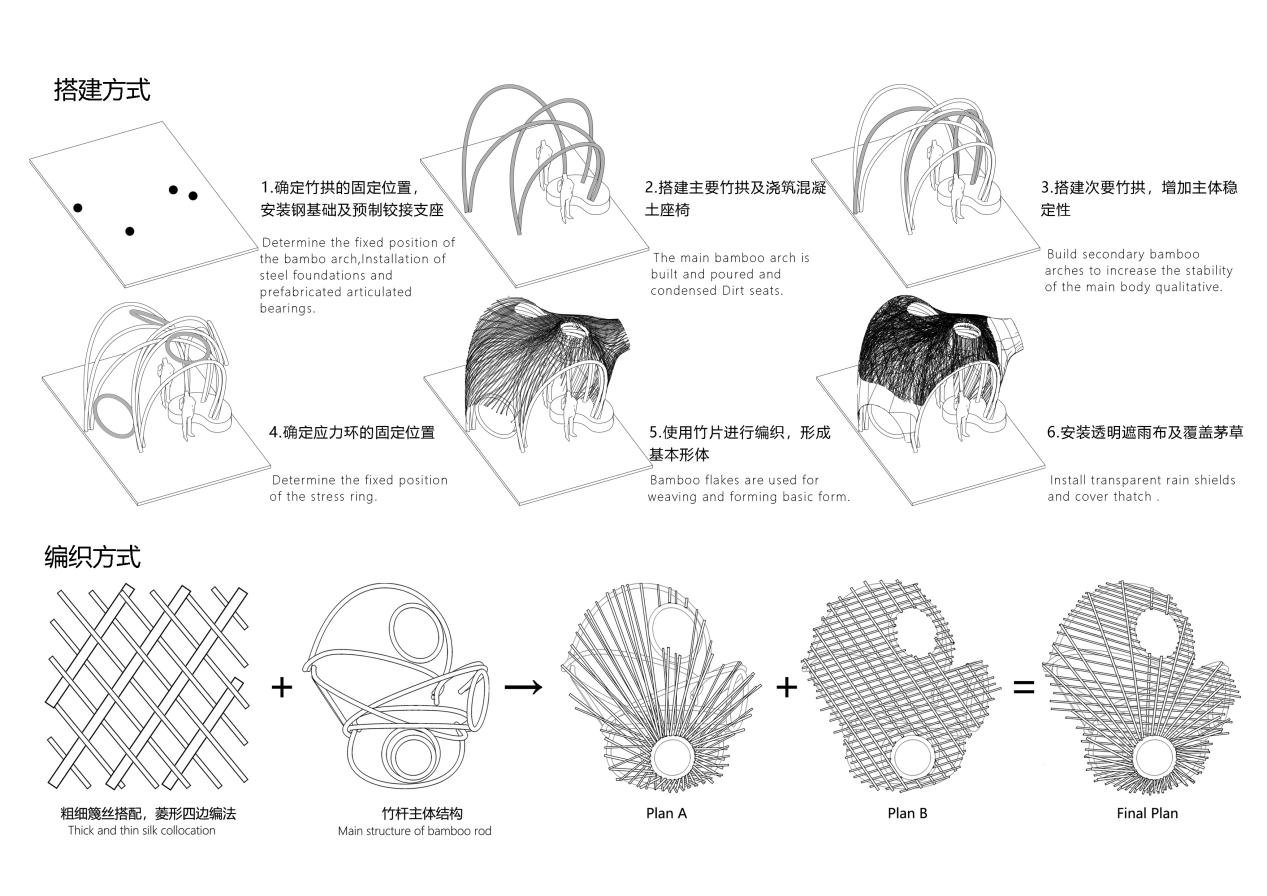

建造方式(可滑动查看)

首先确定竹拱的固定位置安装钢基础及预制较接支座,其次搭建主要竹拱及浇筑混凝土座椅,搭建次要竹拱,增加主体稳定性。之后确定应力环的固定位置使用竹片进行编织,形成基本形体,最后安装透明遮雨布及覆盖茅草。





4.搭建方式

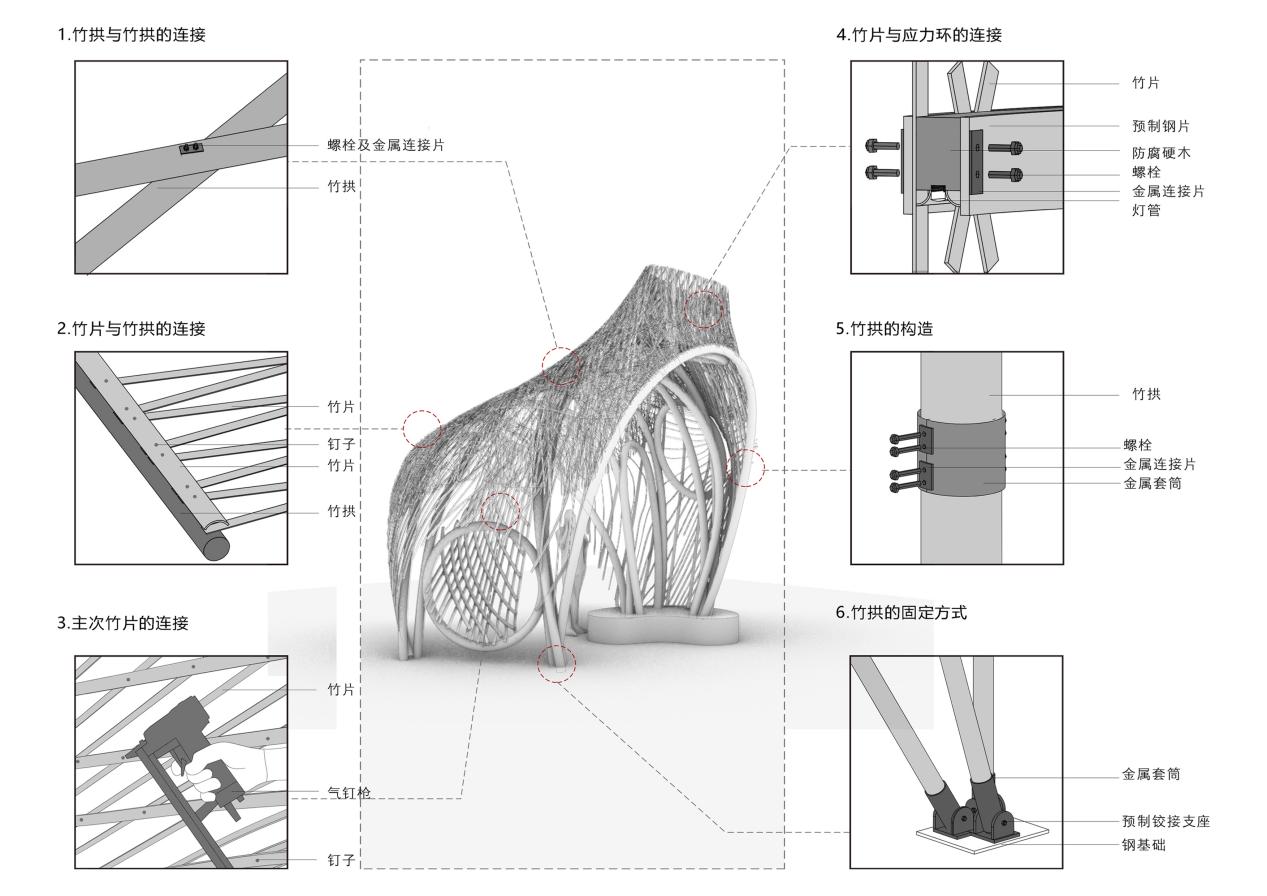

5.节点分析

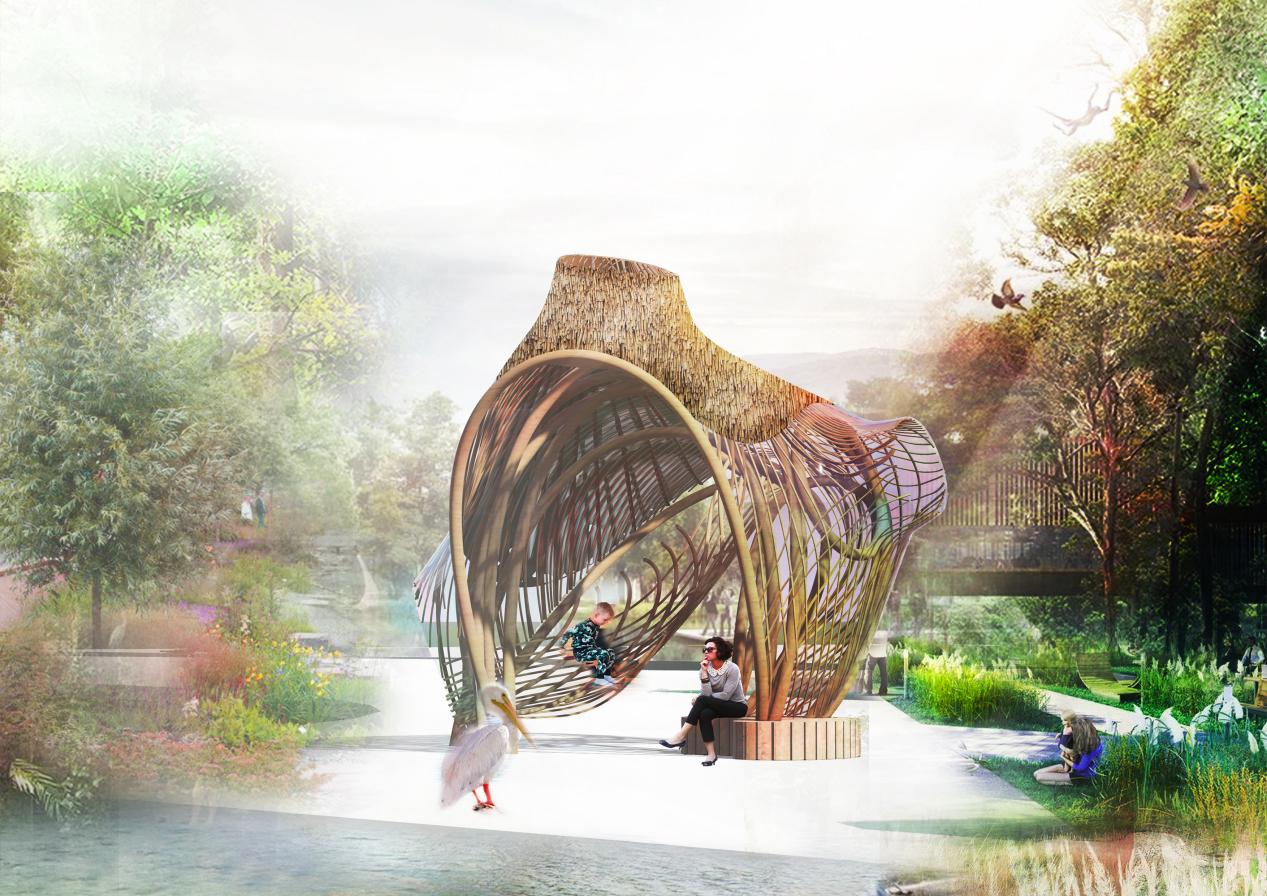

效果图(可滑动查看)

实景图效果图2





效果图

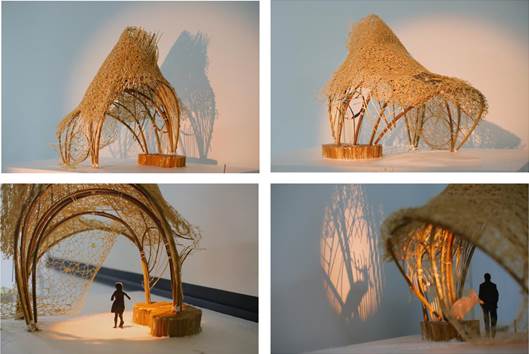

手工模型照片

6模型26模型

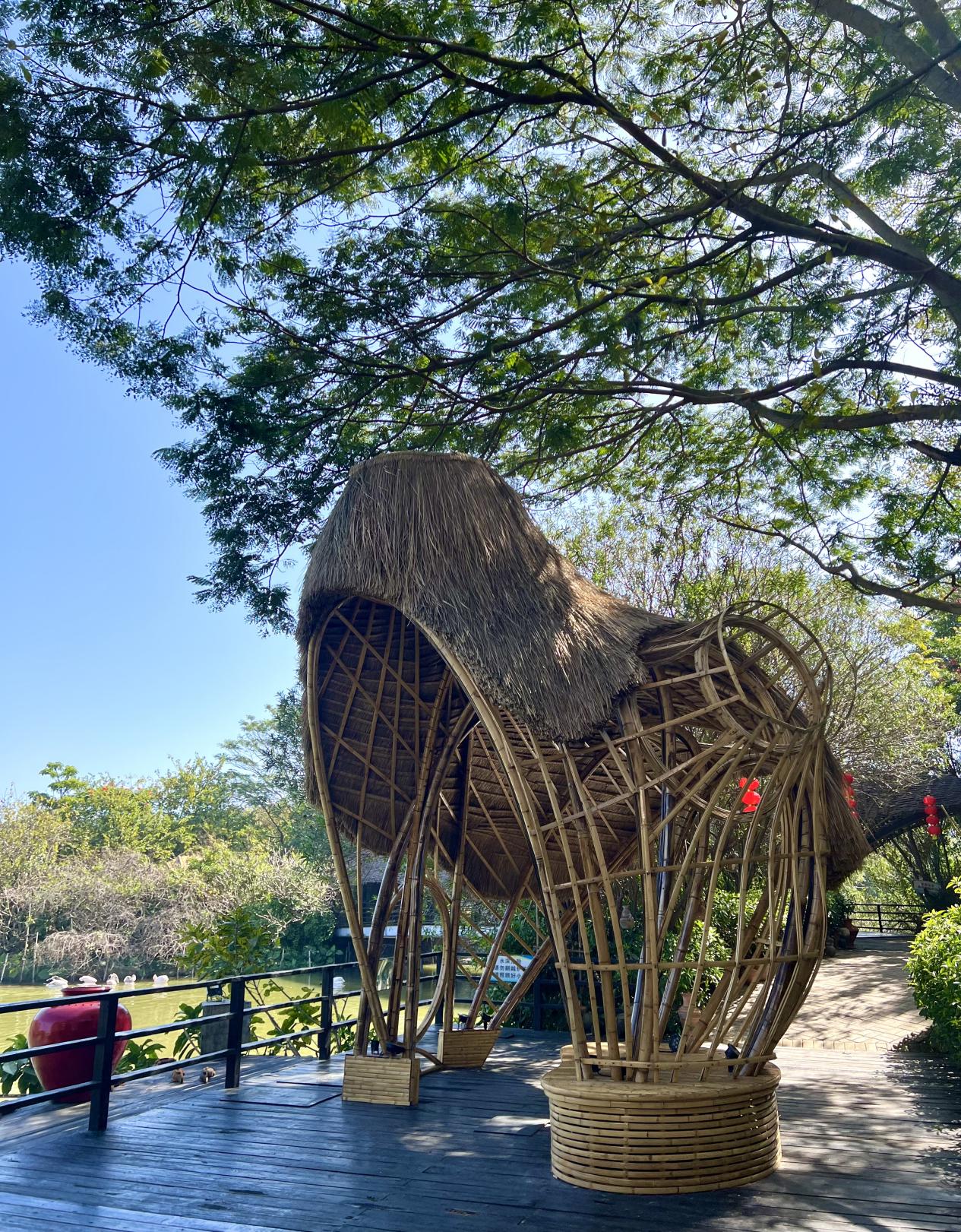

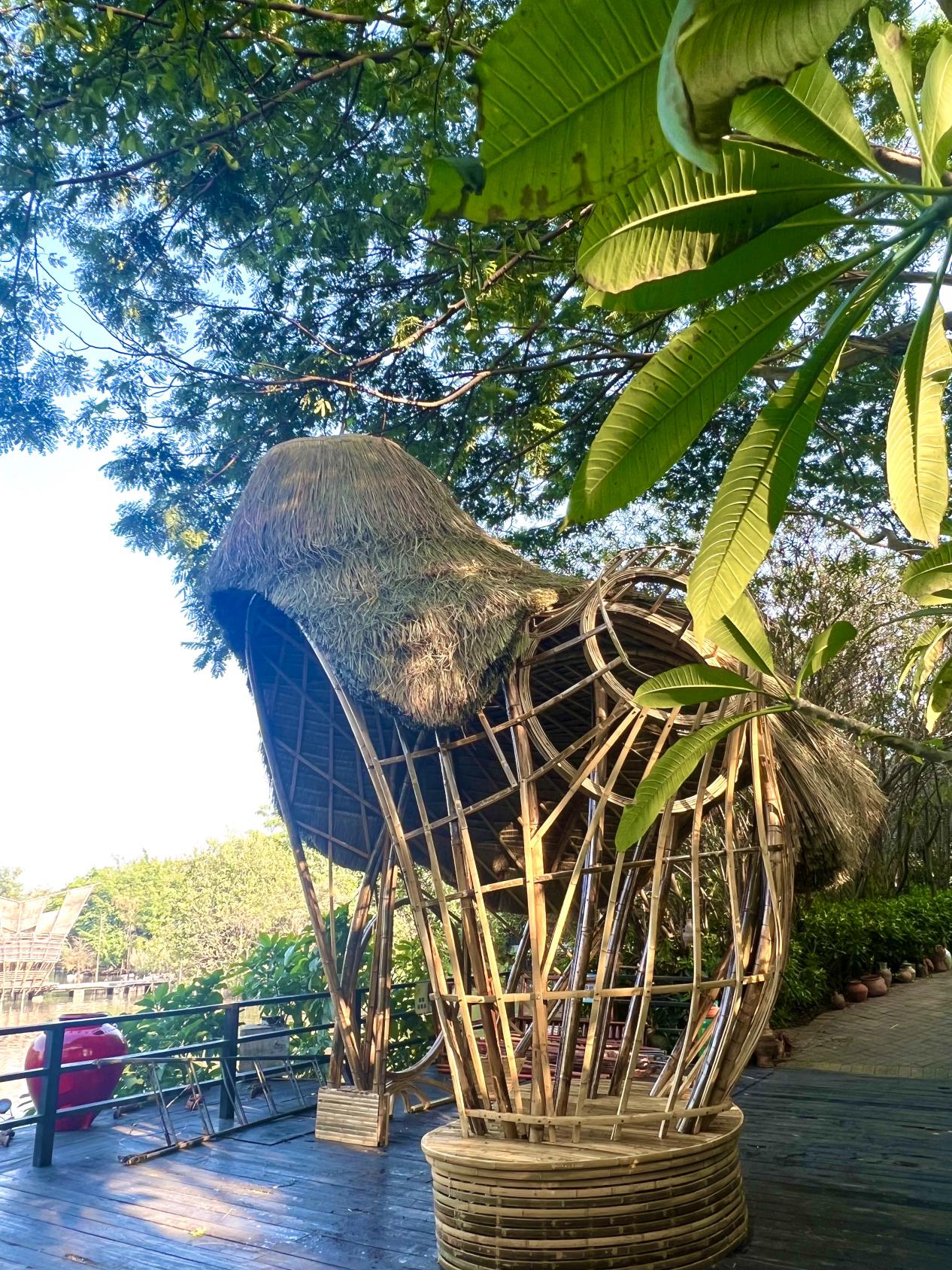

实景照片

微信图片_20230518171745微信图片_20230518171748微信图片_20230518171740

工作照片

811B33C7242F5967B4A0BE3325374102

概念构思

F0505AF1464EA9250F75D80E3B546356

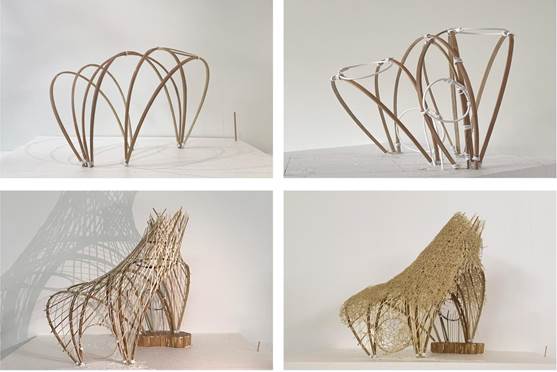

搭建尝试

微信图片_20230522150217

奖杯照片

作品名称:《息心》

奖项:大赛综合设计优秀奖

指导老师:刘晖、王振

方案主创:侯俊杰

参赛队员:李妞、肖维中、连天滋、侯俊杰、戴赟尧、唐鑫 、熊家乐 、林东旭 、黄铖、陈也



撰稿 | 李妞

校对 | 刘晖
